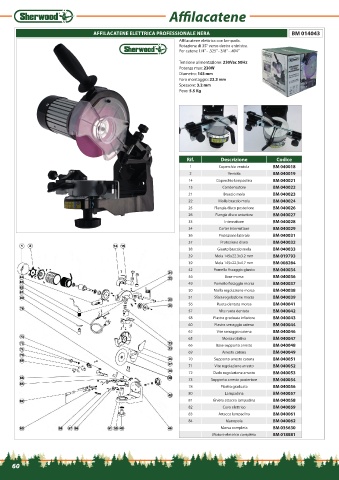

Page 60 - BRUMAR - Catalogo SHERWOOD 2025-26
P. 60
Affilacatene
AFFILACATENE ELETTRICA PROFESSIONALE NERA BM 014043
Affilacatene elettrica con lampada.
Rotazione di 35° verso destra e sinistra.
Per catene 1/4” - .325” - 3/8” - .404”
Tensione alimentazione: 230Vac 50Hz
Potenza max: 230W
Diametro: 145 mm
Foro montaggio: 22.3 mm
Spessore: 3.2 mm
Peso: 5.5 Kg
Rif. Descrizione Codice
1 Coperchio ventola BM 040018
2 Ventola BM 040019
14 Coperchio lampadina BM 040021
15 Condensatore BM 040022
21 Braccio mola BM 040023
22 Molla braccio mola BM 040024
25 Flangia disco posteriore BM 040026
26 Flangia disco anteriore BM 040027
33 Interruttore BM 040028
34 Carter interruttore BM 040029
36 Protezione laterale BM 040031
37 Protezione disco BM 040032
38 Giunto braccio mola BM 040033
39 Mola 145x22.3x3.2 mm BM 019793
39 Mola 145x22.3x4.7 mm BM 008284
42 Pomello fissaggio giunto BM 040034
46 Base morsa BM 040036
49 Pomello fissaggio morsa BM 040037
50 Molla regolazione morsa BM 040038
51 Sfera regolazione morsa BM 040039
56 Ruota dentata morsa BM 040041
57 Vite ruota dentata BM 040042
58 Piastra graduata inferiore BM 040043
60 Piastra serraggio catena BM 040044
62 Vite serraggio catena BM 040046
65 Morsa rotativa BM 040047
66 Base supporto arresto BM 040048
69 Arresto catena BM 040049
70 Supporto arresto catena BM 040051
71 Vite regolazione arresto BM 040052
72 Dado regolazione arresto BM 040053
73 Supporto arresto posteriore BM 040054
78 Piastra graduata BM 040056
80 Lampadina BM 040057
81 Ghiera attacco lampadina BM 040058
82 Cavo elettrico BM 040059
83 Attacco lampadina BM 040061
84 Manopola BM 040062
Morsa completa BM 035630
Motore elettrico completo BM 018881
