Affilacatene

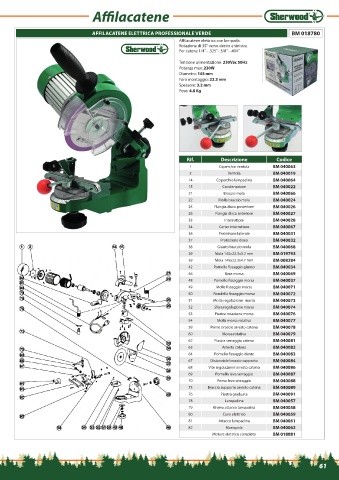

AFFILACATENE ELETTRICA PROFESSIONALE VERDE BM 018780
Affilacatene elettrica con lampada.
Rotazione di 35° verso destra e sinistra.
Per catene 1/4” - .325” - 3/8” - .404”
Tensione alimentazione: 230Vac 50Hz
Potenza max: 230W
Diametro: 145 mm
Foro montaggio: 22.3 mm
Spessore: 3.2 mm
Peso: 4.8 Kg
Rif. Descrizione Codice
1 Coperchio ventola BM 040063
2 Ventola BM 040019
14 Coperchio lampadina BM 040064
15 Condensatore BM 040022
21 Braccio mola BM 040066
22 Molla braccio mola BM 040024
25 Flangia disco posteriore BM 040026
26 Flangia disco anteriore BM 040027
33 Interruttore BM 040028
34 Carter interruttore BM 040067
36 Protezione laterale BM 040031
37 Protezione disco BM 040032
38 Giunto braccio mola BM 040068
39 Mola 145x22.3x3.2 mm BM 019793
39 Mola 145x22.3x4.7 mm BM 008284
42 Pomello fissaggio giunto BM 040034
46 Base morsa BM 040069
48 Pomello fissaggio morsa BM 040037
49 Molla fissaggio morsa BM 040071
50 Rondella fissaggio morsa BM 040072
51 Molla regolazione morsa BM 040073
52 Sfera regolazione morsa BM 040074
53 Piastra rotazione morsa BM 040076
54 Molla morsa rotativa BM 040077
58 Perno braccio arresto catena BM 040078
60 Morsa rotativa BM 040079
62 Piastra serraggio catena BM 040081
63 Arresto catena BM 040082
64 Pomello fissaggio dente BM 040083
67 Distanziale braccio supporto BM 040084
68 Vite regolazione arresto catena BM 040086
69 Pomello leva serraggio BM 040087
70 Perno leva serraggio BM 040088
73 Braccio supporto arresto catena BM 040089
76 Piastra graduata BM 040091
78 Lampadina BM 040057
79 Ghiera attacco lampadina BM 040058
80 Cavo elettrico BM 040059
81 Attacco lampadina BM 040061
82 Manopola BM 040062
Motore elettrico completo BM 018881
